Tapón de llenado con cesto filtrante CTR

Tapón de llenado con respiradero para la instalación en la parte superior de los depósitos, incluye cesto filtrante.
Está formado por tres elementos:
– Tapa superior con respiradero fabricado en Poliamida 66 de color negro. En su interior se aloja el filtro de aire de espuma de poliuretano (PPI 60).
– Cuerpo principal fabricado con tecnopolímero de color negro, incluye un anillo roscado de fijación. Este cuerpo se ha de situar en un agujero (Ø 55mm 0.3 mm) realizado en la parte superior del tanque o depósito. El grosor de la chapa del tanque debe de ser de min. 2 mm y máx. 8 mm. No es necesario ningun otro taladro para la fijación del tapón. Disponible versión con cadena de seguridad que une el cuerpo con la tapa.
– Cesto de filtración fabricado en polipropileno negro.
Temperatura máxima de trabajo de 80°C.
Caudal de aire de hasta 950 l/min.
El sellado entre el cuerpo principal y el tanque se realiza gracias a una junta tórica 70 Shore.

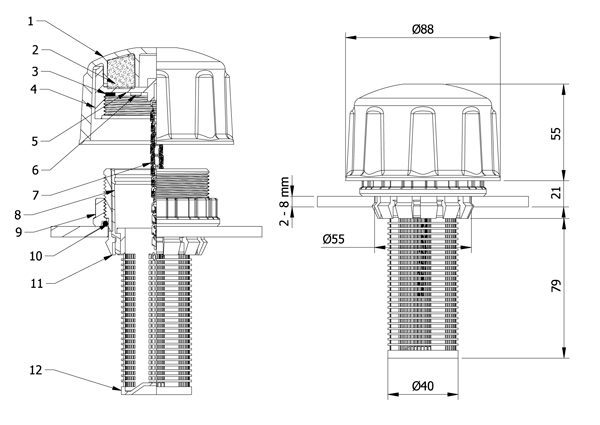

1. Tapa del Tapón
2. Filtro de poliuretano
3. Rosca interior del tapón de M60x2
4. Junta plana NBR
5. Respiraderos
6. Tornillos autorroscante (3x)
7. Cadena de seguridad
8. Acoplamiento de sujeción rápida
9. Anillo de fijación
10. Junta tórica
11. Anillo interno de fijación
12. Cesto filtrante
