Tapón de llenado grafilado TCZ/TCZS
Tapones roscados con cabeza grafilada hecha de termoplástico (Poliamida 66) que garantiza una alta resistencia mecánica a bajas y altas temperaturas (temperatura de trabajo de -30°C hasta +100°C), estabilidad dimensional y resistencia a los golpes.
Junta tórica NBR 70 Shore.
Color estándar: Negro.
El TCZ tiene el símbolo gráfico y la palabra OIL en la parte superior; El modelo TCZS tiene un orificio de ventilación ubicado en el costado del hexágono con un diámetro de 2 a 3,5 mm, dependiendo del tamaño del tapón.

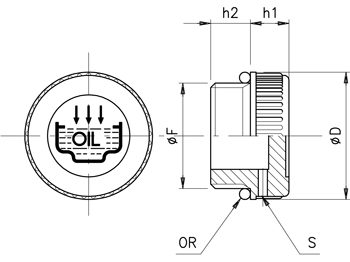

OR= Junta tórica
S= Respiradero
| Código sin respiradero | Código con respiradero | F | D | h2 | h1 | CAD |
|---|---|---|---|---|---|---|
| 48003506101 | 48003506201 | G 1/4″ | 20 | 9 | 9 |  |
| 48003509101 | 48003509201 | G 3/8″ | 20,5 | 10 | 9 | |
| 48003512101 | 48003512201 | G 1/2″ | 28 | 10,5 | 10,5 | |
| 48003519101 | 48003519201 | G 3/4″ | 31 | 11 | 12 | |
| 48003525101 | 48003525201 | G 1″ | 39 | 12 | 12 | |
| 48003531101 | 48003531201 | G 1 1/4″ | 49 | 13,5 | 13 | |
| 48003538101 | 48003538201 | G 1 1/2″ | 55 | 14,5 | 14,7 | |
| 48003550011 | 48003550201 | G 2″ | 68,5 | 16 | 15 | |
| 48003514101 | 48003514201 | M 14×1,5 | 20 | 9 | 9 | |
| 48003516101 | 48003516201 | M 16×1,5 | 20 | 10 | 9 | |
| 48003518101 | 48003518201 | M 18×1,5 | 28 | 10 | 10,5 | |
| 48003520101 | 48003520201 | M 20×1,5 | 28 | 10 | 10,5 | |
| 48003522101 | 48003522201 | M 22×1,5 | 28 | 10 | 10,5 | |
